Дымососы ДН
Рассчитаем стоимость
по вашим параметрам
- Низкие цены без наценок посредников
- Модернизируем и реконструируем котельные под ключ
- В наличии вся необходимая разрешительная документация (СРО, НАКС и др.)
Дымосос ДН с посадкой рабочего колеса на вал двигателя
Дымососы с посадкой рабочего колеса на вал двигателя ДН № 6,3/ 8/ 9 / 10/ 11,2/ 12,5/ 13

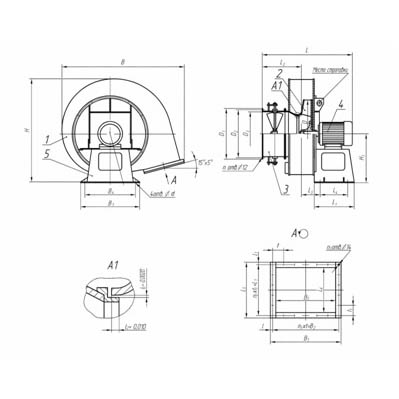

Обозначения: 1-корпус; 2-рабочее колесо; 3-осевой направляющий аппарат; 4-электродвигатель; 5-постамент.
| Обозначение дымососа котла без ходовой части | Тип эл. / двигателя дымососа | Установл. мощ-ть двиг., кВт | Потр. мощ-ть, кВт | Произ — ть дымососа х1000 м3/ч | Давл. Па | Габариты дымососа (LхВхН),мм | Масса,кг |
| Д 3,5М-1500 об/мин | 4AM100S4 | 3,0 | 0,84 | 4,3 | 45,0 | 692х585х690 | 100 |
| ДН 6,3-1000 об/мин | 4А112МА6 | 3,0 | 0,4 | 3,4 | 39,0 | 1150x1240x1075 | 370 |
| ДН 6,3-1500 об/мин | 4А112М4 | 5,5 | 1,5 | 5,102 | 88,0 | 1150x1240x1075 | 370 |
| ДН 8-1000 об/мин | 4AM160S6 АИР160S6 | 11,0 | 1,5 | 6,97 | 63,0 | 1165x1470x1285 | 535 |
| ДН 8-1500 об/мин | 4AM160S4 АИР160S4 | 15,0 | 5,1 | 10,46 | 143,0 | 1165x1470x1285 | 540 |
| ДН 9-1000 об/мин | 4AM160S6 АИР160S6 | 11,0 | 2,7 | 9,93 | 80,0 | 1205х1647х1368 | 580 |
| ДН 9-1500 об/мин | 4AM160S4 АИР160S4 | 15,0 | 9,1 | 14,9 | 181,0 | 1205х1647х1368 | 584 |
| ДН 10-1000 об/мин | 4AM160S6 АИР160S6 | 11,0 | 4,6 | 13,62 | 99,0 | 1288х1825х1485 | 663 |
| ДН 10-1500 об/мин | 4AM180M4 АИР180M4 | 30,0 | 15,5 | 20,43 | 223,0 | 1360х1825х1485 | 728 |
| ДН 11,2-1000 об/мин | A200М6 5A200M6 | 22,0 | 8,1 | 19,13 | 124,0 | 1477х2038х1685 | 1008 |
| ДН 11,2-1500 об/мин | A200L4 5A200L4 | 45,0 | 27,2 | 28,7 | 281,0 | 1505х2038х1685 | 1048 |
| ДН 12,5-1000 об/мин | A200L6 5A200L6 | 30,0 | 14,0 | 26,6 | 155,0 | 1626х2236х1820 | 1150 |
| ДН 12,5-1500 об/мин | 4AM250S4 | 75,0 | 47,2 | 39,9 | 351,0 | 1745x2236x1820 | 1330 |
| А02-91-4 | 1800x2236x1820 | 1365 | |||||
| ДН 13-1000 об/мин | 4AM200L6 | 30,0 | 18,5 | 29,0 | 187,0 | 1730x2270x1960 | 1305 |
| ДН 13-1500 об/мин | 4AM250M4 | 90,0 | 58,5 | 43,0 | 400,0 | 1855x2270x1960 | 1560 |
Дымосос центробежный котельный Д-3,5М
Дымосос центробежный котельный Д-3,5М (250°С; 400°С) одностороннего всасывания, из листовой углеродистой стали, предназначен для отвода дымовых газов из топок паровых и водогрейных котлов малой мощности.
Допускается применение дымососа в технологических установках предприятий различных отраслей, требующих регулирования производительности, для отвода воздуха и других сред (газов) на санитарно-технические и производственные нужды (например, в системах газоочистки, аспирации и др.).

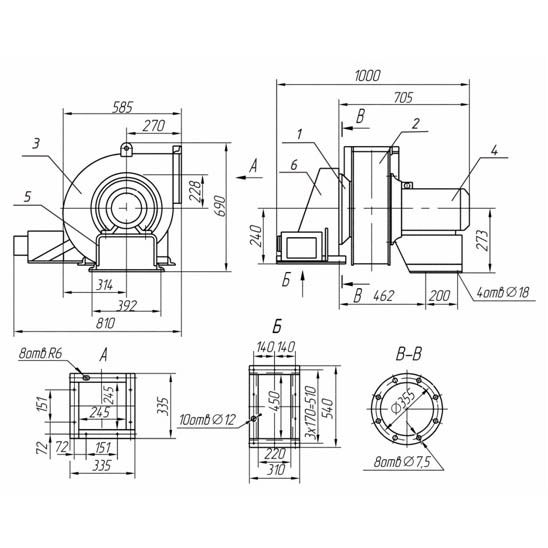

Обозначения: 1-всасывающий патрубок; 2-рабочее колесо; 3-корпус; 4-электродвигатель; 5- опорная рама; 6- всасывающий карман с направляющим аппаратом.
| Типоразмер дымососа | Диаметр рабочего колеса, м | Параметры э/двигателя | Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя) | Габариты поставочные с э/дв., LхВхH, мм | Масса с э/дв. (без э/дв.), кг | |||||
| Частота вращения рабоч.колеса (синхрон- ная), max, об/мин | Типо- размер | Установл. мощность, кВт | Потребля- емая мощность, кВт | Произво- дительность на всасывании, м 3/ч | Полное давление, даПа | КПД, max, % | ||||
| Д-3,5М (250°С) | 0,35 | 1500 | 4АМ100S4 | 3,0 | 1,07 | 4300 | 57,7 | 63,0 | 705х585х690 | 100 (64) |
| АИР100S4 | 87 (64) | |||||||||
| 4АМ100S4 | 1000х810х690** | 123 (87)** | ||||||||
| АИР100S4 | 110 (87)** | |||||||||
| Д-3,5М (400°С) | 0,35 | 1500 | 4АМ100S4 | 3,0 | 0,84 | 4300 | 45,0 | 63,0 | 705х585х690 | 100 (64) |
| АИР100S4 | 87 (64) | |||||||||
| 4АМ100S4 | 1000х810х690** | 123 (87)** | ||||||||
| АИР100S4 | 110 (87)** | |||||||||
Дымосос ДН с ходовой частью
Дымососы с посадкой рабочего колеса на вал ходовой части привода ДН-Х № 6,3Х; 8Х; 9Х; 10Х; 11,2Х; 12,5Х; 13Х; 15Х.
Обозначения: 1-корпус; 2-рабочее колесо; 3-осевой направляющий аппарат; 4-блок привода; 5-дополнительные опоры.
| Обозначение дымососа котла с ходовой частью | Тип эл. / двигателя дымососа | Установл. мощ-ть двиг., кВт | Потр. мощ-ть, кВт | Произ — ть дымососа, х1000 м3/ч | Давл. Па | Габариты дымососа (LхВхН), мм | Масса, кг |
| ДН 6,ЗХ-1000 об/мин | 4А112МА6 | 3,0 | 0,45 | 3,402 | 39,0 | 2125x1240x950 | 485 |
| ДН 6,ЗХ-1500 об/мин | 4А112М4 | 5,5 | 1,2 | 5,102 | 88,0 | 2125x1240x950 | 485 |
| ДН 8Х-1000 об/мин | 4A160S6 | 11,0 | 1,5 | 6,97 | 63,0 | 2160x1470x1265 | 681 |
| ДН 8Х-1500 об/мин | 4A160S4 | 15,0 | 5,1 | 10,46 | 143,0 | 2160x1470x1265 | 681 |
| ДН 9Х-1000 об/мин | 4A160S6 | 11,0 | 2,7 | 9,93 | 80,0 | 2200x1647x1345 | 737 |
| ДН 9Х-1500 об/мин | 4A160S4 | 15,0 | 9,1 | 14,9 | 181,0 | 2200x1647x1345 | 737 |
| ДН 10Х-1000 об/мин | АИР160S6 | 11,0 | 4,6 | 13,62 | 99,0 | 2685x1825x1645 | 960 |
| ДН 10Х-1500 об/мин | АИР180М4 | 30,0 | 15,5 | 20,43 | 223,0 | 2685x1825x1645 | 1040 |
| ДН 11,2Х-1000 об/мин | АИР160S6 | 11,0 | 8,1 | 19,13 | 124,0 | 2730x2038x1775 | 1215 |
| ДН 11,2Х-1500 об/мин | А200М4 | 37,0 | 27,2 | 28,7 | 281,0 | 2730x2038x1775 | 1395 |
| ДН 12,5Х-1000 об/мин | АИР180М6 | 18,5 | 14,0 | 26,6 | 155,0 | 2850x2230x1880 | 1375 |
| ДН 12,5Х-1500 об/мин | 5А225М4 | 55,0 | 47,2 | 39,9 | 351,0 | 2850x2230x1880 | 1550 |
| ДН 13Х-1000 об/мин | 4AM200L6 | 30,0 | 18,5 | 29,0 | 187,0 | 2895x2270x1970 | 1562 |
| ДН 13Х-1500 об/мин | 4АМ250М4 | 90,0 | 58,5 | 43,0 | 400,0 | 3040x2270x1970 | 1794 |
| ДН 15Х-1000 об/мин | 4A280S6 | 75,0 | 40,0 | 51,0 | 252,0 | 3510x2710x2220 | 2860 |
| ДН 15Х-1500 об/мин | АИР355S4 | 250,0 | 145,0 | 77,5 | 575,0 | 3745x2710x2220 | 3170 |
| ДН 15Х-750об/мин | 4AM250M8 | 45,0 | 16,9 | 38,3 | 14,18 | 3310x2710x2220 | 2610 |
| ДН-17Х- 750 об/мин | A280S8 | 55 | 75 | 16,8 | 2617х2808х2548 | 3100 без эл. дв. | |
| ДН-17Х- 1000 об/мин | АИР355S6 | 160 | 75 | 29,0 | 2617х2808х2548 | 3100 без эл. дв. | |
| ДН-17Х- 1500 об/мин | ДА304-400Х-4 | 400 | 110 | 66,0 | 2617х2808х2548 | 3100 без эл. дв. | |
| ДН-19Х- 750 об/мин | АИР355S6 | 132 | 80 | 21,0 | 2775х2946х43265 | 4600 без эл. дв. | |
| ДН-19Х- 1000 об/мин | АИР355S6 | 160 | 108 | 36,0 | 2775х2946х43265 | 4600 без эл. дв. | |
| ДН-19Х- 1000 об/мин | АИР355S6 | 200 | 108 | 36,0 | 2775х2946х43265 | 4430 без эл. дв. | |
| ДН-21Х- 750 об/мин | АИР355М6 | 315 | 108 | 36,0 | 2854х2984х3549 | 5800 без эл. дв. | |
| ДН-21Х- 1000 об/мин | ДА304-400У-6 | 400 | 145 | 44,0 | 2854х2984х3549 | 5400 без эл. дв. |
